機器簡介：
|

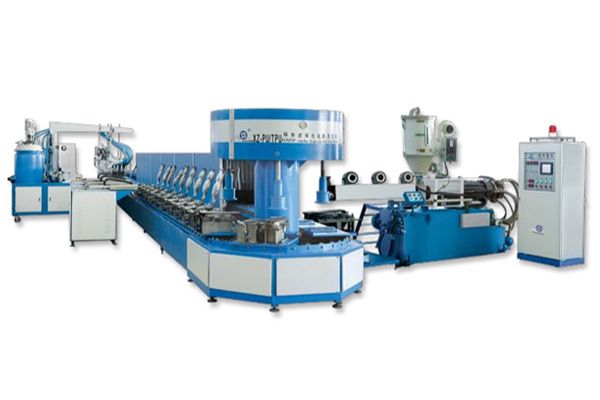

XZ-PU/TPU環形式雙色鞋底澆注機是經TPU、PU兩種不同原料、主要適用于三防鞋（防電、防滑、防寒）雙色鞋底結幫澆注一次成型的大型高效制鞋設備。整套設備采用由環形生產線、TPU全自動定量澆注機頭、PU全自動定量澆注機頭、液壓系統、PLC微電腦控制系統以及其他相關輔助設備組成，利用PLC微電腦控制TPU、PU雙澆注機頭、料槍溫度、預料量、澆注控制精確、模具溫度自動控制，模具預熱，澆注后成型速度快，效率高。
|
|
|
特點及創新點：
|
1、該機適用于TPU、PU雙色鞋底結幫澆注一次成型。
2、創新設計了TPU、PU雙色預塑機頭組合，由微機準確控制：第一色TPU原料采用先精確預塑溫度、定量，后均勻澆注，再澆注第二色PU原料，使上、下底充分膠合，確保鞋底一次成型，達到防磨、防酸、防滑、防靜電等優質特性，符合勞保鞋，高檔休閑鞋、旅游鞋的特殊要求。
3、該機采用環形生產線，可連續聚氨酯鞋底及連幫制品，其模架運動采用無級調速，同時設有自動停、開裝置，結構簡單，運行平穩可靠，具有明顯的性價比，且產量提高一倍以上。
4、采用工業級人機界面，專用PLC程序控制，觸摸屏顯示，劑量準確，操作簡單。
|
|
 技術參數：
|
|
|
|
PU澆注單元
|
|
混合頭直徑
|
40mm
|
|
可調混合頭轉速
|
800-1800rpm
|
|
混合比例
|
1:1~1:4
|
|
料桶容積(A1)
|
90kg
|
|
料桶容積(A2)
|
90kg
|
|
料桶容積(B)
|
90kg
|
|
TPU澆注單元
|
|
螺桿直徑
|
60mm
|
|
螺桿長度
|
24L/D
|
|
螺桿轉速
|
20-210rpm
|
|
轉矩
|
90Da/nm
|
|
塑化力
|
50cm3/秒
|
|
注射壓力
|
600Bar
|
|
流水線及合模單元
|
|
模具工位
|
80
|
|
楦頭可調工位
|
200-300mm
|
|
模具尺寸
|
480×400mm
|
|
合模壓力（楦頭）
|
150kg/cm2
|
|
合模壓力（底板）
|
120kg/cm2
|
|
總功率
|
48kw
|
|
機器尺寸（長×寬）
|
25×5.2m
|
|
機器重量
|
6.5T
|
|
產量
|
150-100Prs/hm
|
|
|
