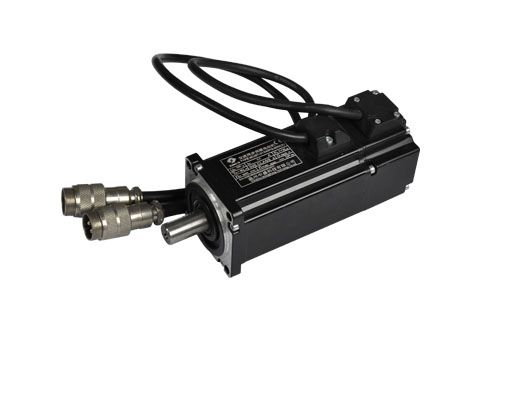

中盛科技JST系列電機為正弦波交流永磁同步伺服電動機，具有高轉矩慣性比、低速性能好、過載能力強、響應快速、定位精確等特點，能廣泛滿足機床數控及其他多種自動化機械要求，適用于各種需要精確定位、精密控制的場合。
●高穩定性：采用高性能、高磁能積的稀土永磁材料，耐溫度高、工作運行穩定。
●高效節能：電機采用有限元析法磁路優化設計，功率密度大，效率高，節能環保。
● 長壽命、低噪音：電機結構設計新穎，電機機殼帶風槽設計，增大散熱面積，延長電機壽命；選用進口NSK高精度軸承，降低噪音。
● 高精度，高響應：標準系列選擇用多摩川高分辨率光電編碼器，精度高、控制穩定； 高精G4系列電機搭配17bit等級（160000p/r）編碼器,大幅提升定位精度與低速運轉穩定度；電機轉子特殊處理，響應速度高。
●采用IP65防護等級，確保電動機在-15℃～40℃環境溫度及粉塵油霧環境下可靠使用。
電機主要技術參數
40/60JST系列電動機主要技術參數
|
型號
|
40JST-
00330PG
|
60JST-
00630PG
|
60JST-
01330PG
|
|
額定功率 （W）
|
100W
|
200W
|
400W
|
|
極對數
|
4
|
|
驅動單元輸入電壓（V）
|
單相220
|
|
額定電流 （A）
|
1．27
|
1.4
|
2.5
|
|
零速轉矩 （N·m）
|
0．3
|
0.6
|
1.3
|
|
額定轉矩 （N·m）
|
0．3
|
0.6
|
1.3
|
|
最大轉矩 （N·m）
|
0．9
|
1.8
|
3.9
|
|
額定轉速 （r/min）
|
3000
|
3000
|
3000
|
|
最高轉速 （r/min）
|
5000
|
5000
|
5000
|
|
轉動慣量 (kg·㎡)
|
0.046×10-4
|
0.175×10-4
|
0.29×10-4
|
|
重量 (kg)
|
0.59
|
1.2
|
1.68
|
|
絕緣等級
|
B(GB755-2008)
|
|
振動等級
|
R(GB10068-2008)
|
|
防護等級
|
IP65 (GB4208-2008/IEC 60529: 2001, GB/T4942.1-2006)
|
|
安裝型式
|
IMB5(凸緣安裝)（GB/T997-2008/IEC60034-7:2001）
|
|
工作制
|
S1（連續工作制）（GB755-2008）
|
|
編碼器線數 (p/r)
|
增量式2500（標準配置）
|
|
失電制動器
|
DC24V、0.32N·m 相應電動機重量增加0.3kg
|
DC24V、1.3N·m 相應電動機重量增加0.6kg
|
|
