勞倫斯閥門

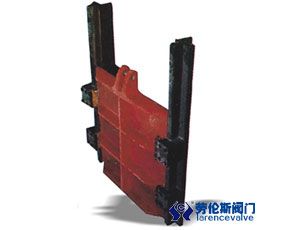

ZMF鑄鐵鑲銅方閘門

ZMF鑄鐵鑲銅方閘門
點擊圖片查看大圖
詳細信息

  一、 鑄鐵鑲銅方閘門范圍:

     鑄鐵鑲銅方閘門又名鑄鐵方閘門,方閘門主要用于給排水、防汛、灌溉、水利、水電工程中,用來截止、疏通水流或起調節水位的作用,根據建設部通用標準和美國AWWA標準設計生產。它采用獨特的外弧形設計,結構合理、受力均勻,采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造,止水密封面鑲銅條或橡膠,并經精密加工后配研,達到平面接觸密封,密封性能好,當密封止水性能下降時,可通過楔塊裝置的調整加以解決。

     二、鑄鐵鑲銅方閘門產品概述:

     1.鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成,其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成,導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 (對中小口徑的閘門,其導軌可與門框澆注成一體),導軌長度一般為閘門全開啟高度的1/2~1/3,因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

     2.通過楔塊裝置的楔緊達到密封,密封材料為銅合金或橡膠,并經精密加工后配研,故密封性好。

     3.采用預埋鋼板或預埋螺栓式安裝,安裝、調試、使用、維護方便,使用壽命長。

     4.品種規格齊全,適應性廣。

      5.與啟閉機配套使用,閘門為工作部分,啟閉機為閘門開啟與關閉的執行部分,啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉,驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動,從而開啟或關閉閘門,達到 水、關水或調節水位的目的。

     三、鑄鐵鑲銅方閘門主要技術性能參數:

     1.型號與規格:

     方閘門:明桿式 ZMF DN200~DN2500mm

     2.鑄鐵鑲銅方閘門主要性能指標:
     a)閘門密封面配合間隙≤0.1㎜,密封座厚度大于10㎜。
     b)密封面每米長度滲水量:正向≤0.7L/min ·m   反向≤1.25L/min ·m
     c)公稱壓力≤0.1Mpa;密封試驗壓力0.1Mpa。
     d)工作環境:溫度-20℃~120℃   濕度:95%    工作介質:水與污水PH值:5~10
     e)安裝位置:正常狀態下正向迎水、處于鉛垂狀態。
     f)最大工作水頭:單向受壓:正向:10m   反向:5m   雙向受壓:均為10m
     g)啟閉速度:不小于0.2m/min,不大于1.5m/min。
     h)閘框距邊壁距離≥300㎜,距池底距離≥150㎜~250㎜。

    四、鑄鐵鑲銅方閘門主要外形連接尺寸:        單位:mm



型 號

通徑 D

A

B

E

H

b

φd

ZMF -300

300×300

425

145

55

600

20

φ20

ZMF -400

400×400

550

150

60

885

20

φ20

ZMF-500

500×500

615

195

70

1000

30

φ25

ZMF -600

600×600

720

205

83

1200

30

φ25

ZMF -700

700×700

848

236

91

1400

30

φ25

ZMF -800

800×800

945

265

110

1600

30

φ30

ZMF -900

900×900

1100

290

145

1600

30

φ30

ZMF -1000

1000×1000

1200

325

155

1700

35

φ30

ZMF-1200

1200×1200

1400

360

170

2335

40

φ30

ZMF -1400

1400×1400

1630

420

200

2720

40

φ35

ZMF -1500

1500×1500

1750

450

215

2900

40

φ35

ZMF -1600

1600×1600

1870

480

230

3100

40

φ35

ZMF -1800

1800×1800

2025

520

250

3356

40

φ35

ZMF-2000

2000×2000

2220

570

270

3680

50

φ40

ZMF -2200

2200×2200

2440

626

300

4040

50

φ40

ZMF-2500

2500×2500

2740

700

340

4580

50

φ40

      六、鑄鐵鑲銅方閘門訂貨須知:
      1、①產品名稱與型號②方閘門口徑 ③方閘門材質及絲桿長度
      2、若已經由設計單位選定的方閘門型號,請按方閘門型號直接向我司銷售部訂購。
      3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的勞倫斯閥門專家為您審核把關。
