Z6型脹緊聯結套

詳細信息

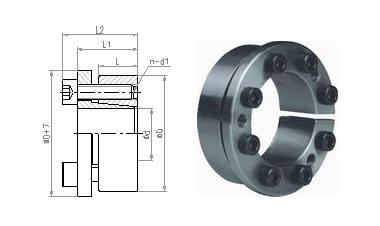

Z6型脹緊聯結套基本尺寸與技術參數
基本尺寸					額定負荷		脹套與軸結合面上的壓力 Pf N/mm2	脹套與轂結合面上的壓力 Pf’ N/mm2	螺釘?shù)臄Q緊力矩 Ma N.m	質量 kg
d	D	L	L1	L2	軸向力 Ft kN Pax(Mt=0)	轉矩 Mt kN.m Pax(Ft=0)	脹套與軸結合面上的壓力 Pf N/mm2	脹套與轂結合面上的壓力 Pf’ N/mm2	螺釘?shù)臄Q緊力矩 Ma N.m	質量 kg
14	55	17	30	38	18	127	208	52.5	25	0.48
16	55	17	30	38	18	142	181	52.5	25	0.47
18	55	17	30	38	18	157	161	52.5	25	0.46
19	55	17	30	38	18	165	152	52.5	25	0.46
20	55	17	30	38	18	172	145	52.5	25	0.45
22	55	17	30	38	25.5	285	186	75	35	0.44
24	55	17	30	38	25.5	307	170	75	35	0.42
25	55	17	30	38	25.5	315	163	75	35	0.41
28	55	17	30	38	31.5	435	175	89	41	0.39
30	55	17	30	38	31.5	472	163	89	41	0.37
24	65	17	30	38	37.4	440	244	90	30	0.62
25	65	17	30	38	37.4	460	234	90	30	0.61
28	65	17	30	38	43.6	600	243	105	35	0.58
30	65	17	30	38	43.6	640	227	105	35	0.56
32	65	17	30	38	43.6	690	213	105	35	0.55
35	65	17	30	38	52.5	910	234	126	41	0.51
38	65	17	30	38	52.5	990	216	126	41	0.48
40	65	17	30	38	52.5	1050	205	125	41	0.46
30	80	20	33	41	52.4	780	232	87	30	1.01
32	80	20	33	41	52.4	830	217.5	87	30	0.99
35	80	20	33	41	61	1060	232	102	35	0.96
38	80	20	33	41	61	1150	214	102	35	0.92
40	80	20	33	41	61	1220	203	102	35	0.89
42	80	20	33	41	73.5	1540	233	122	41	0.86
45	80	20	33	41	73.5	1650	217	122	41	0.82
48	80	20	33	41	73.5	1760	203	122	41	0.76
50	80	20	33	41	73.5	1830	195	122	41	0.73
